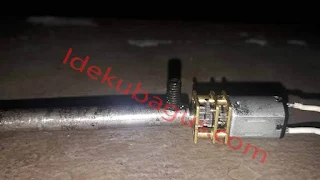

Halo Sobat Idekubagus. Pada kesempatan kali ini kita akan membuat sebuah Mini Linear Actuator menggunakan Dinamo Mini Gearbox N20.
Pada Project DIY kali ini. saya membuat mini linear actuator untuk mainan RC Excavator yang sedang saya buat.
Mungkin kalian sedang mencari Ide Bagus untuk merakit actuator mini untuk keperluan lain. Nah, bisa jadi bahan referensi nih Project saya yang satu ini.
Cara kerja mini linear actuator
Cara kerja actuator mini yang kita buat adalah, Pipa stainless yang sudah ada drat dalamnya, dan mengunci dengan dinamo akan berputar. Pada bagian tapping screw di buat statis. sehingga ketika pipa stainless berputar, maka terjadi pergerakan maju mundur sesuai dengan arah putaran dinamo.
Bahan Untuk Merakit Mini Linear Actuator
1. Mini DC Gearbox N20
2. Pipa Stainless ID 4mm OD 6mm
3. Tapping Screw #8 x 3 Inch
4. Baut Tanam m4 x 8
5. Washer ring m4
6. Lem Epoxy
7. Aluminium Plate tebal 1,5mm
Alat Untuk Merakit Mini Linear Actuator
1. Bor
2. Gerinda tangan
3. hand Tap m4
Cara Membuat Mini Linear Actuator
1. Potong Pipa Stainless sesuai dengan kebutuhan kalian. Contoh yang saya punya adalah Pipa dengan Panjang 10cm
2. Buat 2 Lubang di ke dua sisinya, 1 untuk Mengunci ass dinamo. 1 nya untuk membuat drat dalam. supaya Tapping Screw bisa berputar tanpa slip.
3. Buat Drat pada 1 sisi lubang, untuk mengunci ass dinamo.
4. Potong aluminium plate se ukuran ass dinamo. untuk mengisi GAP antara diameter Dinamo 3mm dan Diameter Dalam Pipa 4mm.
5. Buat drat dalam pada sisi ujung pipa. Dengan cara. tapping screw dimasukkan ke dalam pipa. lalu lubang pipa tersebut kita lapisi Lem Epoxy sampai terbentuk Drat pada bagian dalamnya.
6. Tempel washer ring pada sisi kepala screw menggunakan lem epoxy.
7. Selesai....
Untuk hasil sempurna. Diamkan lem epoxy mengeras sampai 24jam. jangan di gerakan.
Penting !!!
Untuk pembuatan Drat dalam menggunakan Lem Epoxy. di usahakan setelah aga mengeras drat dalam yang kita buat menggunakan lem epoxy tersebut. kita putar sedikit tapping screw nya. Untuk menghindari menempelnya screw dengan Pipa stainless tersebut.
OK, Mungkin itu saja penjelasan dari saya untuk membuat Mini Linear Actuatornya.
Apabila ada yang tidak kalian pahami. bisa berkomentar di halaman ini. Atau Tunggu updatean selanjutnya, karena saya sedang membuat Video Tutorialnya.
